自動切削加工機
自動複合穴加工機 KDC
特徴
- 横穴や縦穴に関する複数の工程を1台に集約
- インデックステーブルを縦置きにすることで、切粉排出性を確保
- 複雑なワーク位置決めも対応可能
| 加工内容 | 横穴明（Ø1.0～8.0mm）、横穴面取、横穴サラエ、横穴タップ（M3～12mm） 縦穴明（Ø1.0～8.0mm）、縦穴サラエ、縦穴タップ（M3～12mm） |
|---|---|
| ワーク搬送方式 | 機械式インデックステーブル（割出時間＝0.8～1.5sec） 標準：ユキワ製インデックステーブル |
| 処理能力 | 8～14個／分 |
| ツールユニット例 | 京和製作所製ドリルユニット（空圧式／サーボ式） スギノマシン製ドリルユニット、 志賀機械製スピンドルユニット |
| 本体標準価格 | ￥9,800,000～ |

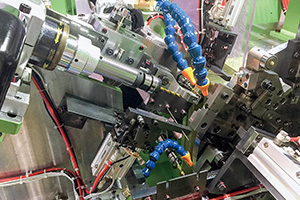

機械内部

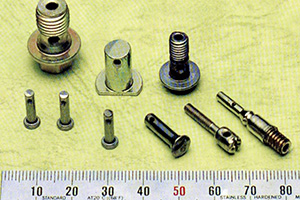

製品加工例
